Illustratorでトンボを付けるには、仕上がりサイズの長方形を作成し「オブジェクト→トリムマークを作成」を選択するだけで完了します。塗り足しは上下左右3mmが基本で、PDF書き出し時にトンボ設定を追加することで印刷会社への入稿データが完成します。この記事では手順・塗り足し・入稿チェックまで5つのハックで解説します。
▶ 3日で初案件PR
この記事でわかること
3ステップでトンボを正確に設定する手順を習得できます。塗り足し3mmの設定と白フチが出る仕組みを理解できます。入稿差し戻しを防ぐ5項目チェックと仕組み化ハックを実践できます。
30秒診断全2問・あなたに合う働き方のタイプが分かります
Q1. 今のデザインの仕事で、一番近い悩みは？
この記事の結論
Illustratorのトンボ付けは「仕上がりサイズの長方形作成→塗り・線をなしに設定→トリムマークを作成」の3ステップで完了します。失敗の多くは「塗り足し範囲の未設定」「PDF書き出し時のトンボ設定漏れ」「仕上がりサイズの入力ミス」の3点に集中しています。この3点を押さえるだけで入稿差し戻しリスクを大幅に下げられます。フリーランスとして印刷物を入稿する際は、トンボ・塗り足し・カラーモードの3点を必ずセットで確認してください。
今日やるべき1つ
作業中のIllustratorファイルを開き、「ファイル→ドキュメント設定」で裁ち落とし（上下左右3mm）が設定されているか確認してください（2分）。
状況別ショートカット
| 状況 | 読むべきセクション | 所要時間 |
| トンボの基本を今すぐ付けたい | イラレ トンボは3ステップで完成 | 5分 |
| 塗り足しの範囲が分からない | イラレの塗り足しは上下左右3mmが基準 | 3分 |
| 入稿前に差し戻しを防ぎたい | イラレ入稿前の5項目チェック | 3分 |
| PDFにトンボが出ない原因を知りたい | イラレ トンボは5つの仕組みで解決 | 7分 |
| 名刺やチラシの設定例を見たい | イラレ トンボの設定を3分で診断 | 3分 |

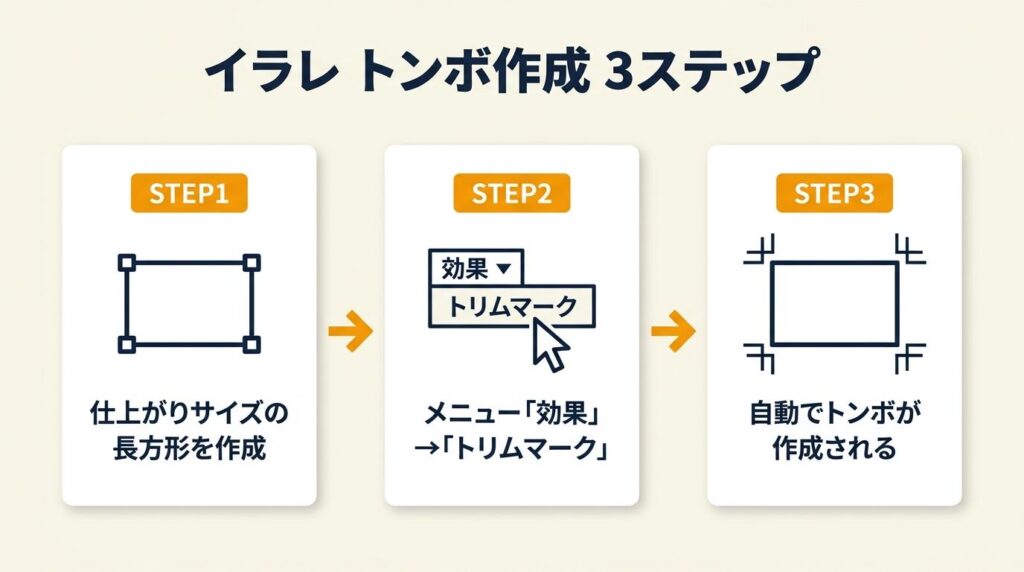

イラレ トンボは3ステップで完成
ステップ1：仕上がりサイズの長方形を正確に作成
長方形ツール（ショートカット：M）を選択し、アートボード上でクリックします。ダイアログが表示されたら、仕上がりサイズ（A4なら幅210mm×高さ297mm、名刺なら幅91mm×高さ55mm）を数値入力してOKを押します。数値入力ダイアログが出ない場合は、アートボードをドラッグしている可能性があります。「クリック」であることを確認してください。
この段階で仕上がりサイズが正確に入力されているかどうかが、トンボ精度に直結します。1mmのズレでも印刷会社の断裁位置がずれるため、印刷物の寸法を資料で確認してから入力してください。
ステップ2：長方形の塗りと線を「なし」に設定
作成した長方形を選択した状態で、画面左下または「ウィンドウ→カラー」パネルの「塗り」「線」をどちらも「なし（スラッシュマーク）」に設定します。塗りや線が残っていても、トンボ自体は作成されます。ただしK100（ブラック）の線が残ると、印刷面に意図しない枠線として印刷されます。必ずなしに設定してください。
なお、この長方形はトンボの基準になる「ガイド用の長方形」であり、デザインの一部ではありません。
ステップ3：「オブジェクト→トリムマークを作成」でトンボを付ける
長方形を選択した状態で、メニューバーから「オブジェクト」→「トリムマークを作成」を選択します。これでトンボが自動生成されます。バージョンによって操作場所が異なり、CS5以前では「フィルター→クリエイト→トリムマーク」または「効果→トリムマーク」からの操作になる場合があります（グラフィック社のIllustratorトンボ解説）。
トンボが作成されたら、元の長方形は削除せず、別のレイヤーに移してロックしておくと、後から仕上がりサイズの確認や修正が楽になります。
CHECK
▶ 今すぐやること：Illustratorで長方形ツール（M）を起動し、仕上がりサイズを数値入力してトリムマークを作成する（5分）
Q：アートボードのサイズとトンボの仕上がりサイズは一致させる必要がありますか？
A：必ずしも一致させる必要はありません。アートボードを仕上がりサイズより大きめに設定し、その中にトンボ用の長方形を配置する方法が実務では一般的です（Illustratorトンボの手順解説）。
Q：「トリムマークを作成」がグレーアウトして選択できません。
A：長方形が選択されていない状態、または複数オブジェクトが選択されている状態で発生します。トンボの基準にしたい長方形だけを選択してから再度試してください。

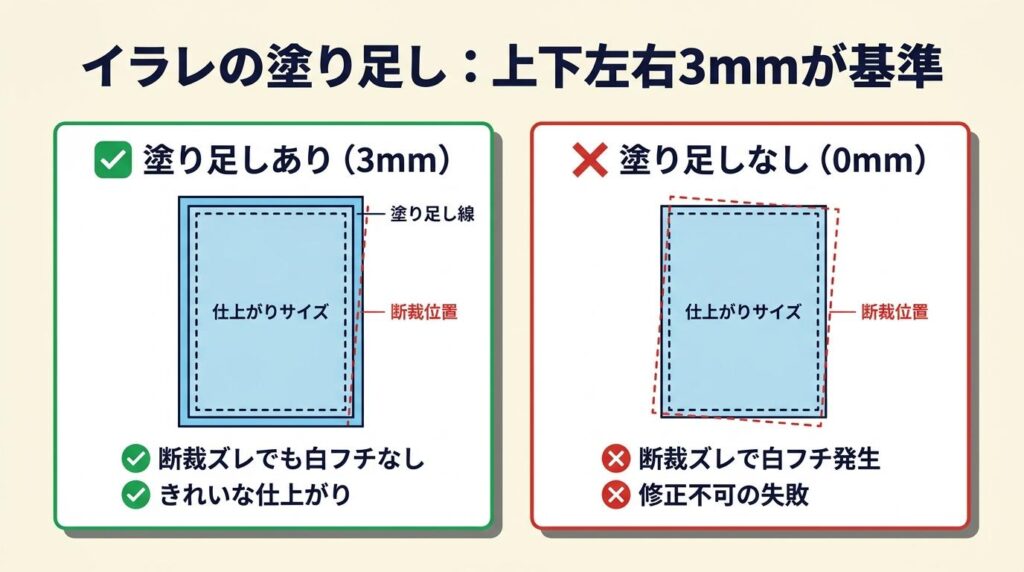

イラレの塗り足しは上下左右3mmが基準
塗り足しの役割：断裁ズレで白フチを防ぐ仕組み
断裁機は1mm以内のズレが生じることがあります。背景が白のデザインであれば白フチは目立ちませんが、背景に色や画像が入っている場合、断裁がわずかにずれると仕上がりの端に白い余白が出現します。これを防ぐために、デザインの背景や画像をトンボの外側まで3mm延ばすのが「塗り足し」です。
塗り足しはデザイン要素を仕上がり線より外側に延ばす作業であり、トンボそのものとは異なります。「トンボは付けたのに白フチが出た」という失敗は、この区別を理解していないことから起きます（VideoLabのIllustratorトンボ解説）。
ドキュメント設定で裁ち落とし3mmを設定する手順
「ファイル」→「ドキュメント設定」を開き、「裁ち落とし」の上下左右に「3mm」を入力してOKを押します。新規ドキュメント作成時は、「詳細オプション」を展開した状態で裁ち落とし欄に3mmを入力できます。
この設定をすると、アートボードの外側に赤い枠が表示され、塗り足しが必要な領域が視覚的に分かるようになります。この赤い枠をガイドとして、背景画像やグラデーション、地色をすべてこの枠まで延ばしてください。印刷会社によっては3mmではなく5mmや2mmを指定するケースもあるため、入稿前に発注先の入稿ガイドを確認してください。
背景・画像を塗り足し範囲まで延ばす方法
背景となるオブジェクトまたは画像を選択し、「変形」パネルまたは「オブジェクト→変形→拡大・縮小」で上下左右に3mmずつ拡大します。より簡単な方法として「オブジェクト→パスのオフセット」を使うと、選択したオブジェクトを指定した数値だけ外側に広げた複製が作成されます（noteのAdobe Design記事）。「オフセット：3mm」と入力するだけで塗り足し用のパスが生成されます。元のオブジェクトを残しつつ塗り足し範囲のパスを作成できるため、後からの修正も容易です。
CHECK
▶ 今すぐやること：「ファイル→ドキュメント設定」を開き、裁ち落とし上下左右に「3」と入力して、赤い枠が表示されるか確認する（2分）
Q：塗り足しとトンボは同じものですか？
A：異なります。トンボは断裁位置を示す「目印」の線であり、塗り足しはその外側にデザインを延ばす「作業」です。トンボを付けるだけでは白フチは防げず、デザイン要素も塗り足し範囲まで広げてください。
Q：白背景のデザインなら塗り足しは不要ですか？
A：不要とは言えません。白背景でも断裁ズレで紙の素材感が見えることがあります。印刷会社から「塗り足し不要」の指定がある場合を除き、3mm設定してください。

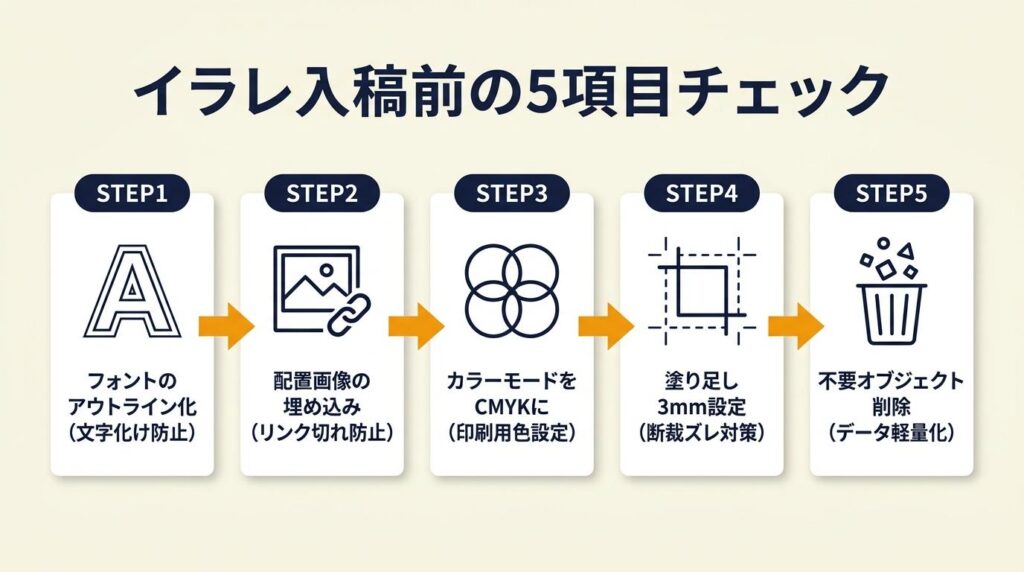

イラレ入稿前の5項目チェック
チェック1：仕上がりサイズとトンボの一致確認
| 印刷物 | 仕上がりサイズ（幅×高さ） | 塗り足し込みサイズ（3mm） |
| 名刺 | 91mm×55mm | 97mm×61mm |
| ハガキ | 100mm×148mm | 106mm×154mm |
| A4チラシ | 210mm×297mm | 216mm×303mm |
| A5チラシ | 148mm×210mm | 154mm×216mm |
| ポストカード | 100mm×148mm | 106mm×154mm |
「変形」パネルでトンボの基準となった長方形の幅・高さを確認し、上記の仕上がりサイズと照合してください。数値が合わない場合は長方形を再作成し、トリムマークも再度生成します。仕上がりサイズが1mmでもずれていると、印刷会社の機械設定と合わず差し戻しになります。
チェック2：カラーモードはCMYKか
「ファイル」→「ドキュメントのカラーモード」を確認し、「CMYKカラー」になっているかを確認します。RGBのまま入稿すると、印刷後に色が大きく変わります。特に鮮やかな青・緑・オレンジはCMYKで再現できる範囲が限られているため、RGB時点の色と印刷後の色が異なる可能性があります。カラーモードの変換は「ファイル→ドキュメントのカラーモード→CMYKカラー」から実行できますが、変換後に色確認を再度行ってください。
チェック3：フォントのアウトライン化
「書式」→「フォントの検索」でアウトライン化されていないフォントが残っていないか確認します。アウトライン化していないフォントが含まれると、印刷会社の環境にそのフォントがなければ文字が別フォントに置き換わったり、文字化けが起きたりします。すべてのテキストをアウトライン化するには「編集→すべてを選択」後に「書式→アウトラインを作成」を実行します。アウトライン化後は文字の編集ができなくなるため、編集用のAIデータをアウトライン化前に別名保存してください。
チェック4：配置画像の解像度と埋め込み
「ウィンドウ→リンク」パネルを開き、配置している画像がすべて「埋め込み済み」または印刷会社の指定通りになっているかを確認します。リンク切れの状態（「?」アイコン）で入稿すると、画像が印刷されません。解像度は印刷用途では350dpi以上が推奨されており（pyontakkuのイラレトンボ解説）、72dpiのWeb用画像をそのまま使うと印刷時に粗くなります。埋め込みは「リンク」パネルで画像を選択し「画像を埋め込み」から実行できます。
チェック5：印刷会社の入稿ガイドとの照合
印刷会社は企業ごとに「使用可能なPDFプリセット」「トンボの種類（日本式・欧米式）」「塗り足し幅」「データ形式（AI/PDF）」などを個別に指定しています。入稿前に印刷会社のWebサイトの入稿ガイドを確認してください。特にネット印刷を利用する場合、指定プリセット以外のPDFを拒否するシステムもあるため、事前確認を省くと差し戻しになります。
CHECK
▶ 今すぐやること：「ファイル→ドキュメントのカラーモード」を確認し、「CMYKカラー」であることを確認する（1分）
Q：フォントのアウトライン化を忘れた場合、印刷会社が対応してくれますか？
A：対応してくれる場合もありますが、追加費用や納期延長が発生します。自身でアウトライン化してから入稿する習慣が、トラブルを防ぐ最も確実な方法です。
Q：AIデータとPDFのどちらで入稿すべきですか？
A：印刷会社の指定に従います。PDF入稿を指定する会社が多い傾向にありますが、AI入稿を受け付ける会社もあります。指定がない場合はPDF/X-1aまたはPDF/X-4形式を選択することが多いです。
デザインツールを仕事で使えるようになりたい方へ
Photoshopの全工程の解説動画をLINEで受け取る
LINEで無料で届くもの
- 全工程Photoshopの解説動画
- 20本Webデザインの無料レッスン
- 4本限定のPDF・動画
登録1分・情報収集だけでもOK・セミナー参加は自由
タップするとLINEの友だち追加画面が開きます
LINE登録のよくある質問
- お金はかかりますか？
- LINEの登録と、届くレッスン・動画・PDFは無料です。
- どんな連絡が来ますか？
- レッスンや動画のほか、無料セミナーの案内が届きます。参加するかは自由です。
- やめたいときは？
- LINEでブロックすれば、それ以上は届きません。
PR提供: 日本デザインスクール（デザスク）

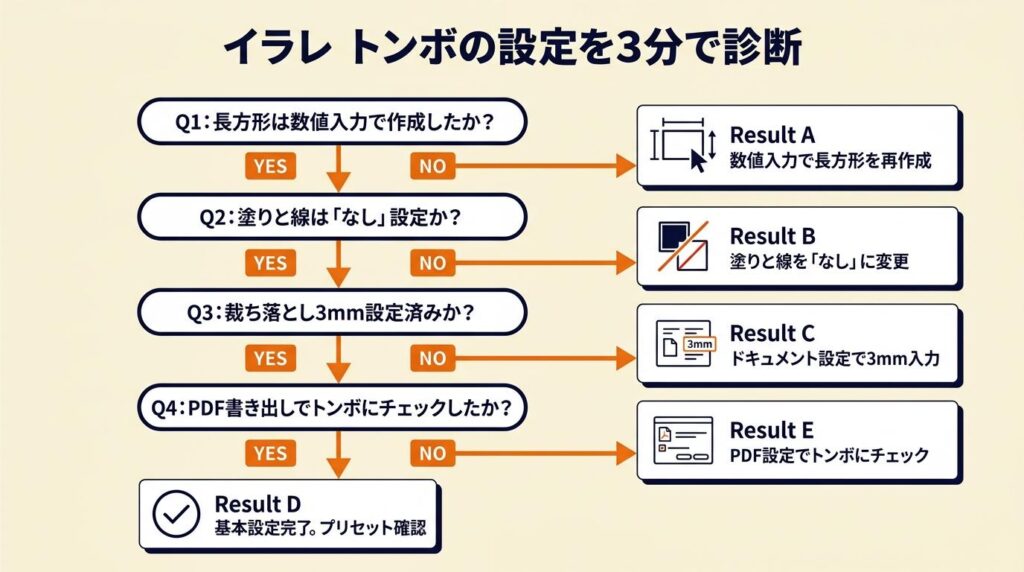

イラレ トンボの設定を3分で診断
Q1：長方形ツールで仕上がりサイズを数値入力して長方形を作成しましたか？
目測でドラッグして作成した場合はNo、数値ダイアログに寸法を入力した場合はYesです。
Yesの場合はQ2へ進んでください。Noの場合はResult A：長方形を再作成してください。「長方形ツール（M）→アートボードをクリック→幅・高さを数値入力→OK」の手順で正確なサイズの長方形を作成してからトリムマークを再生成してください。
Q2：長方形の塗りと線を「なし」に設定しましたか？
Yesの場合はQ3へ進んでください。Noの場合はResult B：長方形を選択し、塗りと線を「なし」に変更してください。その後「オブジェクト→トリムマークを作成」を再実行してください。
Q3：「ドキュメント設定」で裁ち落とし3mmが設定されていますか？
Yesの場合はQ4へ進んでください。Noの場合はResult C：「ファイル→ドキュメント設定」の裁ち落とし欄に上下左右3mmを入力してください。背景・画像を赤い枠まで延ばすことも忘れないでください。
Q4：PDF書き出し時に「トンボと裁ち落とし」タブでトンボにチェックを入れましたか？
Yesの場合はResult D：基本設定は完了しています。入稿前に印刷会社の指定するPDFプリセットを再確認したうえで入稿してください。Noの場合はResult E：「ファイル→別名で保存→Adobe PDF→保存設定→トンボと裁ち落とし」タブを開き、「トンボ」と「裁ち落とし（ドキュメントの裁ち落とし設定を使用）」にチェックを入れて書き出し直してください。
CHECK
▶ 今すぐやること：上記Q1〜Q4の順番で自分のデータを確認し、最初に引っかかったステップを修正する（3分）
Q：診断でResult Dになりましたが、印刷会社から差し戻されました。なぜですか？
A：指定PDFプリセット（PDF/X-1aやPDF/X-4など）が異なっている、または画像の埋め込みやフォントのアウトライン化が未完了の可能性があります。入稿前の5項目チェックを再確認してください。
Q：「アートボード」と「仕上がりサイズの長方形」はどちらを優先すればいいですか？
A：トンボの基準は「長方形」です。アートボードのサイズではなく、数値入力で作成した長方形のサイズがトンボの仕上がり位置になります。アートボードは作業スペースとして管理し、長方形で正確な仕上がりサイズを指定する設計が、実務では混乱の少ない方法です。

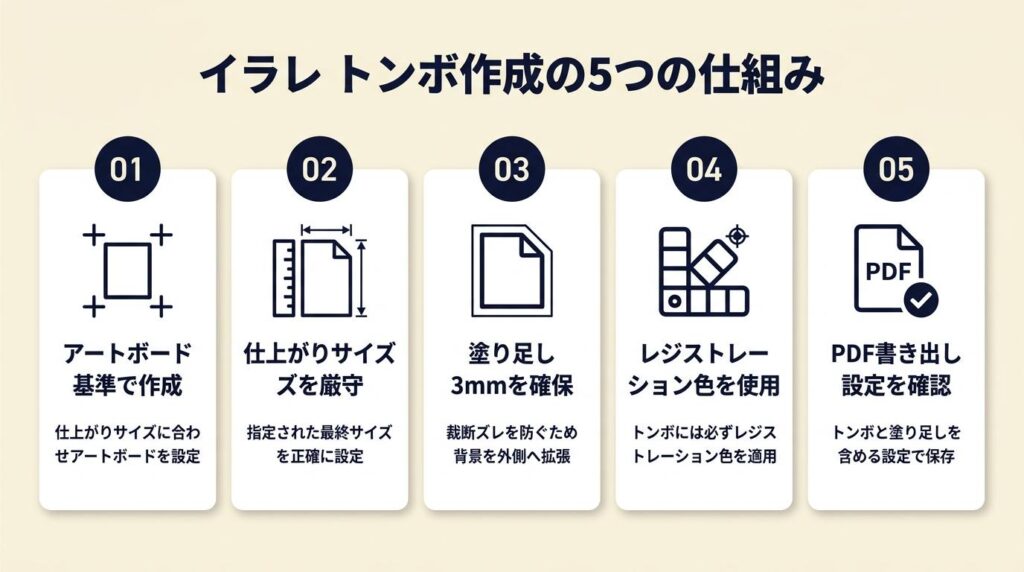

イラレ トンボは5つの仕組みで解決
ハック1：トンボ専用レイヤーで編集ミスをゼロにする
【対象】 ：複数案件を並行して進めるフリーランスで、誤ってトンボを動かした経験がある方
【手順】 ：「レイヤー」パネルを開き、新規レイヤーを作成して「トンボ」と名前を付けます（1分）。作成したトリムマークを選択し、「レイヤー」パネルで「トンボ」レイヤーへ移動します（1分）。「トンボ」レイヤーの鍵アイコンをクリックしてロックをかけ、以後はこのレイヤーを編集不可にします（30秒）。
【コツと理由】 ：デザイン修正時にトンボを誤って動かしてしまい、印刷会社から差し戻される事故は繰り返し発生しています。レイヤーロックはクリック1回で完了し、修正後のトンボ位置確認という作業自体を不要にします。デザインレイヤーと分離することで、入稿前の「トンボの位置確認」という確認項目そのものをなくせます。
【注意点】 ：トンボをロックした後にサイズ変更が必要になった場合は、ロックを解除して長方形を修正し、トリムマークを再生成してください。
ハック2：PDF書き出しプリセットを保存して設定ミスをゼロにする
【対象】 ：同じ印刷会社に複数回入稿するフリーランスで、毎回PDF設定を確認している方
【手順】 ：「ファイル→別名で保存→Adobe PDF（pdf）」を選択し、印刷会社指定のプリセットを設定します（3分）。「トンボと裁ち落とし」タブで「トンボ（日本式）」と「ドキュメントの裁ち落とし設定を使用」にチェックを入れます（30秒）。ウィンドウ上部の「プリセットを保存」ボタンで設定を保存し、次回から選択するだけの状態にします（1分）。
【コツと理由】 ：毎回PDFの設定を手動で確認する方法では、「トンボと裁ち落とし」タブを開き忘れるだけでトンボなしPDFが生成されます。一度正しい設定を検証済みプリセットとして保存し、以後はそれを選ぶだけにすることで設定ミスの発生率をほぼゼロにできます。プリセット保存は1回の作業で完結します。
【注意点】 ：印刷会社が変わった場合は、新しい会社の入稿仕様でプリセットを作り直してください。以前の会社用プリセットをそのまま使うと誤入稿の原因になります。
ハック3：入稿チェックシートをAIファイルと同フォルダに保存して確認漏れを防ぐ
【対象】 ：複数のクライアントから同時に入稿依頼があり、チェック抜けが心配なフリーランス
【手順】 ：テキストファイルまたはメモアプリに「仕上がりサイズ」「塗り足し3mm」「CMYK確認」「フォントアウトライン」「画像埋め込み」「PDFプリセット確認」の6項目を記載したチェックシートを作成します（5分）。作業フォルダに「チェックシート.txt」として保存し、入稿時は必ずこのファイルを参照します（30秒）。入稿完了後はチェックシートに日付と印刷会社名を記入し、トラブル発生時の原因調査に使えるようにします（1分）。
【コツと理由】 ：複数案件を並行処理するフリーランスの場合、記憶に依存する確認作業は作業量が増えると必ず抜けが出ます。チェックシートをファイルと同じ場所に置くことで「確認する」という判断をなくし、「ファイルを開いたらチェックシートを見る」という動作を習慣化できます。ファイル名の命名規則と合わせて整理することで、ファイル管理全体の精度が上がります。
【注意点】 ：印刷会社が変わった際に仕様が古いまま使い続けることは避けてください。年に1回は印刷会社の入稿ガイドと照合して項目を更新してください。
ハック4：塗り足し確認はオーバープリントプレビューで即確認
【対象】 ：背景に色や画像が入っているデザインで、塗り足しが正しく設定できているか不安な方
【手順】 ：「表示→オーバープリントプレビュー」をオンにします（10秒）。画面上の赤い裁ち落とし枠の外側（塗り足し範囲）まで背景が延びているかを目視確認します（1分）。背景が赤い枠の内側で止まっている場合は、オブジェクトを選択して赤い枠の外まで拡大します（2分）。
【コツと理由】 ：通常表示では塗り足しの不足に気づきにくく、印刷後に初めて白フチが発覚するケースが少なくありません。オーバープリントプレビューをオンにした状態で確認すると、色の見え方とオブジェクトの範囲を同時に確認できて確実です（takatoblogのIllustratorトンボ解説）。
【注意点】 ：オーバープリントプレビュー中はオーバープリント設定が適用されるため、白（白抜き）オブジェクトが透明に見える場合があります。これはプレビュー上の表示であり、設定自体は変わりません。
ハック5：クライアント納品は「編集用AI」と「確認用PDF」を分けて渡す
【対象】 ：クライアントに印刷会社入稿後の確認用データを渡す必要があるフリーランス
【手順】 ：入稿用データ（PDF/AIアウトライン済み）を入稿した後、フォントアウトライン前のAIファイルを「●●_編集用.ai」として別名保存します（2分）。印刷会社に入稿したPDFを「●●_入稿確認用.pdf」として保存します（1分）。クライアントに「編集用AI（修正が必要な場合のみ使用）」「入稿確認用PDF（最終デザイン確認用）」と用途を明記して渡します（2分）。
【コツと理由】 ：入稿したPDFのみをクライアントに渡した場合、クライアントがPDFを編集しようとして別のソフトで開き、データが破損するトラブルが実際に起きています。編集可能なAIと確認専用PDFを分けて納品することで、それぞれの役割が明確になり、クライアントからの「このPDFって編集できますか？」という問い合わせもなくなります（clip-blogのトリムマーク解説）。大容量ファイルの送付が必要な場合は、ギガファイル便などの転送サービスを活用してください。
【注意点】 ：編集用AIをクライアントに渡す場合、使用フォントのライセンスを確認してください。フォントのライセンスによっては第三者への配布が制限されます。
CHECK
▶ 今すぐやること：「レイヤー」パネルを開き、トンボ専用レイヤーを作成してトリムマークをそこへ移動し、ロックをかける（3分）
Q：PDF書き出し時に「トンボと裁ち落とし」タブが見当たりません。
A：「別名で保存」ではなく「書き出し」から実行している可能性があります。「ファイル→別名で保存→フォーマット：Adobe PDF」の手順で保存ダイアログを開いてください。「書き出し→Web用に保存」等の書き出しメニューでは印刷用設定が表示されません。

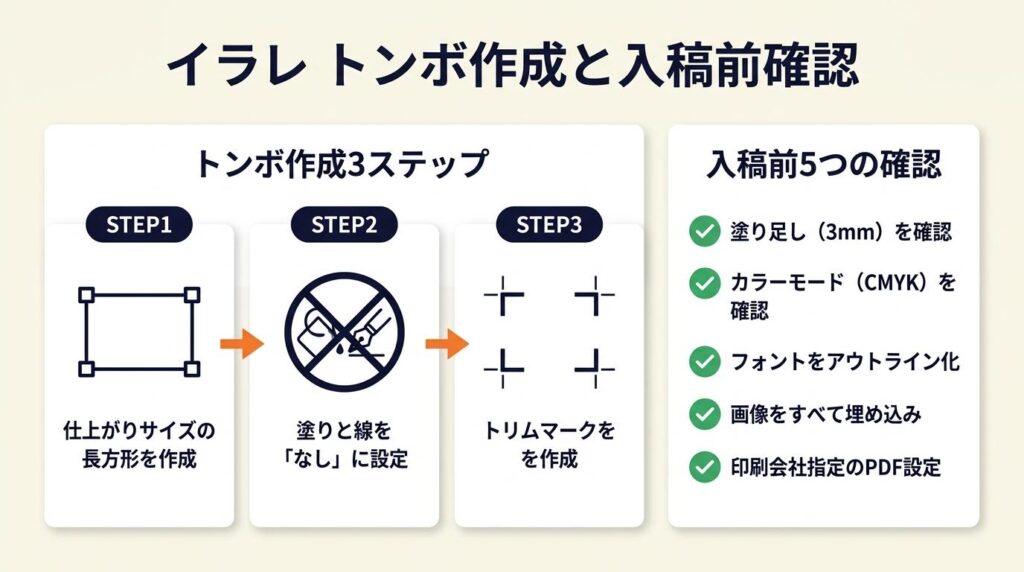

イラレ トンボは3ステップと入稿前5確認で完結
フリーランスとして継続的に印刷入稿を行うなら、「毎回同じ確認をしなくて済む仕組み」を作ることが時間短縮と品質安定の両方につながります。チェックシートの作成、PDF設定のプリセット保存、レイヤーロックの3点は、今日の作業が終わる前に設定できます。
| 状況 | 次の一歩 | 所要時間 |
| 今すぐトンボを付けたい | 長方形ツール（M）でサイズを数値入力し、トリムマークを作成 | 5分 |
| 塗り足しが設定できていない | ドキュメント設定で裁ち落とし3mmを入力し、赤い枠を表示 | 2分 |
| PDF書き出し設定を固定したい | 「トンボと裁ち落とし」タブの設定をプリセット保存 | 5分 |
| 次回から確認漏れをなくしたい | 6項目チェックシートを作成してフォルダに保存 | 5分 |
イラレ トンボに関するよくある質問
Q：トンボをPDFに書き出したら表示されませんでした。なぜですか？
A：「別名で保存→Adobe PDF」の設定画面で「トンボと裁ち落とし」タブを開き、「トンボ（日本式）」にチェックが入っていなかった可能性があります。また「ドキュメントの裁ち落とし設定を使用」にチェックを入れていない場合、塗り足し範囲がPDFに反映されません。設定を確認してPDFを再書き出ししてください。
Q：「オブジェクト→トリムマークを作成」が見当たりません。
A：Illustratorのバージョンによって操作場所が異なります。CS4以前は「フィルター→クリエイト→トリムマーク」、CS5〜CCの一部では「効果→トリムマーク」からの操作になります（グラフィック社のIllustratorトンボ解説）。現在使用しているバージョンを確認し、該当するメニューを探してください。
Q：トンボの線を削除したいのですが、どうすれば消えますか？
A：トリムマークは通常の選択ツールで選択してDeleteキーで削除できます。ただし、グループ化されている場合はグループを解除してから選択してください。トンボを削除した場合、再度長方形を選択してトリムマークを作成し直す手順になります。
